En este tutorial, aprenderemos cómo realizar un levantamiento topográfico con drones en Zaragoza, optimizando los resultados a través de la tecnología más avanzada. El levantamiento topográfico es una práctica esencial para la planificación urbana, la construcción y la gestión de recursos naturales. Con la llegada de los drones, esta tarea se ha vuelto más eficiente y precisa, especialmente en áreas como Zaragoza, donde la combinación de terrenos urbanos y rurales presenta desafíos únicos. Puedes ver los servicios que ofrecemos con más detalle aquí.
Preparativos Iniciales para Realizar un Levantamiento Topográfico con Drones en Zaragoza
Primero debemos identificar la zona dónde vamos a realizar el levantaiento topográfico con drones en Zaragoza. Vamos a escoger Villar de los Navarros (Zaragoza).
Conocer la Legislación Local
Licencias y Permisos Necesarios
Antes de iniciar cualquier operación con drones en Zaragoza, es crucial estar al tanto de la legislación vigente. Esto incluye obtener las licencias adecuadas de la Agencia Estatal de Seguridad Aérea (AESA) y conocer las restricciones específicas de vuelo en áreas urbanas y protegidas.
Como hemos podido comprobar no hay restricciones en el área de Villar de los Navarros ya que es la zona escogida para realizar el levantamiento.
Elección del Drone Adecuado
Valorando que vamos a realizar 1000 Hectáreas en un día y un GSD de 2 a 3 cm, vamos a realizar una investigación del dron adecuada para seleccionar el dron adecuado.
| Característica | DJI Mavic 3 Enterprise | DJI Phantom 4 | DJI Matrice 30T |
|---|---|---|---|
| Autonomía de Vuelo | Aproximadamente 45 minutos | Aproximadamente 30 minutos | Hasta 41 minutos |
| Capacidad de Trabajo | Cámara con zoom de 56x, sensores térmicos | Cámara de 20 MP, video 4K | Cámara triple (visual, térmica, telémetro láser) |
| Precio | 3868€ | 1900€ | 10740€ |
Características Técnicas a Considerar
Seleccionar el drone correcto es fundamental para garantizar la calidad del levantamiento topográfico con drones en Zaragoza. Los aspectos a considerar incluyen la autonomía de DJI Mavic 3 Enterprise y el precio. Nos hemos decidido por este ya que puede realizar las 1000 Hectáreas por día a un precio equilibrado para el cliente.
Planificación del Vuelo
Estudio de la Zona de Vuelo
Análisis de Riesgos y Obstáculos

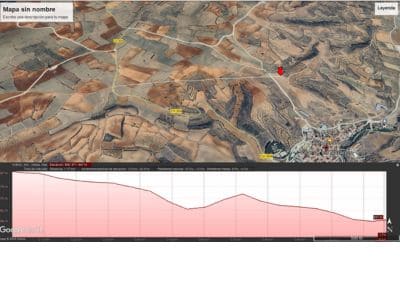

Realiza un reconocimiento de la zona donde se llevará a cabo el levantamiento. Identifica posibles obstáculos como edificaciones altas, líneas eléctricas y áreas de vegetación densa.El siguiente perfil del terreno nos dice que hay inclinación y sin obstáculos que deben revisarse en el campo de vuelo.
Programación de la Ruta de Vuelo
El programa que viene integrado en el Mando DJI RC Pro es ideal para programar la ruta de vuelo.
Software de Planificación
Utiliza software especializado para programar la ruta de vuelo del drone DJI Pilot. Esto debe incluir puntos específicos de captura de datos y altitudes óptimas para asegurar una cobertura completa y detallada del área.
Ejecución del Levantamiento
Configuración del Equipo
Planificación de la Misión
- Definición de la Área de Estudio: Define el área exacta que será objeto del levantamiento topográfico con drones en Zaragoza en el software de planificación.
- Parámetros de Vuelo: Establece la altura de vuelo, la velocidad del drone y el solapamiento de las imágenes (típicamente entre 60% y 80% para topografía). Estos parámetros influirán en la precisión y la resolución de los datos recopilados.
- Puntos de Control en Tierra (GCPs): Para aumentar la precisión, coloca GCPs visibles en el terreno, que luego se utilizan para calibrar y validar los datos recogidos por el drone.
Pruebas y Verificaciones Pre-Vuelo
- Revisión del Equipo: Realiza una inspección física del drone y de todos sus componentes para asegurar que están en perfecto estado operativo.
- Prueba de Sensores: Realiza una prueba rápida para verificar que los sensores están funcionando correctamente.
- Chequeo de Seguridad: Comprueba que el espacio aéreo está libre y que se cumplen todas las normativas de vuelo.
Ajustes de la Cámara y Sensores
- Monitoreo Constante: Durante el vuelo, monitoriza el drone constantemente para asegurar que la misión se está llevando a cabo como se planificó.
- Ajustes en Tiempo Real: Esté preparado para hacer ajustes en tiempo real en caso de cambios en las condiciones meteorológicas o en el rendimiento del drone.
Realización del Vuelo
Monitoreo Constante
- Monitoreo Constante: Durante el vuelo, monitoriza el drone constantemente para asegurar que la misión se está llevando a cabo como se planificó.
- Ajustes en Tiempo Real: Esté preparado para hacer ajustes en tiempo real en caso de cambios en las condiciones meteorológicas o en el rendimiento del drone.
Procesamiento de Datos
Descarga y Almacenamiento de Datos
Protocolos de Seguridad
Una vez que el drone ha completado su misión de levantamiento topográfico, es esencial manejar los datos recogidos con cuidado para asegurar su integridad y seguridad. Aquí te detallo cómo proceder:
- Descarga Segura: Utiliza una conexión directa y segura (como un cable USB) para transferir datos desde el drone o la tarjeta de memoria al sistema de computación. Evita usar redes inalámbricas abiertas o públicas durante la transferencia de datos para minimizar el riesgo de interceptaciones o corrupción de datos.
- Verificación de Datos: Justo después de la descarga, verifica la integridad de los archivos mediante la comprobación de su tamaño y la posibilidad de abrirlos sin errores. Utiliza software que pueda detectar y reparar archivos corruptos si es necesario.
- Copias de Seguridad: Realiza múltiples copias de seguridad de los datos en diferentes medios de almacenamiento como discos duros externos, servidores en la nube seguros, y sistemas NAS (Network Attached Storage). Esto protege los datos contra pérdidas debido a fallos de hardware o desastres naturales.
- Actualización de Seguridad: Asegúrate de que todos los sistemas utilizados para el almacenamiento de datos estén protegidos con el software de seguridad más reciente para evitar ataques de malware o ransomware.
Análisis y Modelado
Software de Topografía
Una vez que los datos están seguros y verificados, el siguiente paso es analizarlos y modelarlos usando software especializado en topografía y cartografía. Aquí se describen las principales herramientas y métodos utilizados:
- Software de Procesamiento de Imágenes: Programas como Pix4D, Agisoft Metashape, y Autodesk ReCap son capaces de convertir las imágenes capturadas por el drone en mapas 3D y modelos digitales de elevación (DEM). Estos programas utilizan técnicas de fotogrametría para alinear imágenes y crear representaciones precisas del terreno.
- Análisis de Datos LiDAR: Si el drone está equipado con LiDAR, el software como Global Mapper o TerraScan se puede utilizar para procesar los datos de nube de puntos. Estos programas permiten a los usuarios manipular, filtrar y analizar los datos de nube de puntos para generar representaciones detalladas del terreno.
- Creación de Modelos Topográficos: Utiliza el software para elaborar modelos topográficos que incluyan contornos, gradientes, y otros elementos geográficos relevantes. Estos modelos ayudan a entender la morfología del terreno y son fundamentales para la planificación urbana y ambiental.
- Integración con Sistemas GIS: Para una análisis más avanzado y para compartir los datos, integra los modelos y mapas generados en sistemas de información geográfica (GIS) como ArcGIS o QGIS. Estos sistemas permiten superponer los datos topográficos con otros conjuntos de datos georreferenciados para análisis complejos y toma de decisiones.
- Revisión y Validación: Finalmente, es crucial que un experto revise los modelos y mapas generados para validar su precisión y aplicabilidad. Esto puede incluir comparar los resultados con puntos de control en tierra o con otros datos topográficos existentes.
Utiliza software de topografía para analizar los datos recogidos. Este software puede ayudarte a crear modelos digitales del terreno y otras visualizaciones útiles para el análisis topográfico.
Aplicaciones y Beneficios
Implementación de los Resultados
Uso en Planificación Urbana y Construcción
Los levantamientos topográficos realizados con drones ofrecen numerosas aplicaciones y beneficios, especialmente en los campos de la planificación urbana y la construcción. Aquí se detallan cómo estos resultados se implementan efectivamente:
- Planificación Urbana:
- Desarrollo de Infraestructura: Los datos topográficos precisos permiten a los urbanistas y arquitectos diseñar infraestructuras y desarrollos urbanos que se integren de manera óptima con el terreno existente. Esto es crucial para minimizar el impacto ambiental y optimizar el uso del espacio.
- Análisis de Riesgos: Los modelos digitales del terreno ayudan a identificar áreas de riesgo de inundaciones, deslizamientos de tierra, o cualquier otro peligro natural. Esto permite a las autoridades tomar medidas preventivas y planificar adecuadamente las zonas de desarrollo seguro.
- Regulación de Zonificación: Con datos actualizados y precisos, los gobiernos pueden mejorar las regulaciones de zonificación para controlar mejor el crecimiento urbano y asegurar que el desarrollo se alinee con las políticas de planificación a largo plazo.
- Construcción:
- Preparación del Sitio: Los datos proporcionados por los drones son esenciales para la preparación eficiente de sitios de construcción, permitiendo ajustes en el diseño basados en las características exactas del terreno.
- Monitoreo de Obra: Los drones no solo son útiles para levantamientos iniciales, sino también para el monitoreo continuo de proyectos de construcción. Permiten a los gerentes de proyecto observar el progreso, verificar el cumplimiento de las especificaciones y adaptar rápidamente los planes según sea necesario.
- Logística y Seguridad: La capacidad de generar vistas aéreas detalladas y actualizadas ayuda en la logística de la construcción, facilitando la optimización de las rutas de acceso para el transporte de materiales y asegurando que las medidas de seguridad se mantengan a lo largo del proyecto.
Ventajas de los Levantamientos con Drones
El uso de los levantamientos topográficos con drones en Zaragoza trae consigo ventajas significativas sobre los métodos tradicionales:
- Rapidez y Eficiencia: Los drones pueden cubrir grandes áreas en poco tiempo, reduciendo significativamente las horas-hombre necesarias y aumentando la eficiencia del proceso de levantamiento.
- Costo-efectividad: Aunque la inversión inicial en equipos de drones puede ser considerable, el ahorro en tiempo y recursos humanos a largo plazo hace que los drones sean una opción coste-efectiva.
- Seguridad Mejorada: El uso de drones reduce la necesidad de que el personal acceda físicamente a terrenos peligrosos o difíciles, mejorando la seguridad general del proceso de levantamiento.
- Alta Precisión y Resolución: Los drones equipados con tecnología avanzada pueden capturar detalles de muy alta resolución que son difíciles de obtener a través de métodos convencionales.
Los datos obtenidos pueden ser utilizados en una variedad de aplicaciones, desde la planificación urbana hasta la gestión de proyectos de construcción, proporcionando una base sólida para la toma de decisiones.
Eficiencia y Reducción de Costos
Finalmente, este tutorial destaca cómo el uso de drones para levantamientos topográficos no solo aumenta la eficiencia y precisión del proceso, sino que también puede significar una reducción considerable en los costos y tiempos asociados a métodos tradicionales.
Conclusión
El levantamiento topográfico con drones en Zaragoza ofrece una nueva dimensión de precisión y accesibilidad para proyectos de todo tipo. Siguiendo este tutorial, profesionales y entusiastas pueden implementar tecnologías avanzadas para obtener resultados óptimos en sus respectivos campos.
